| Brand Name: | HangTuo |
| Model Number: | VE6 |
| MOQ: | 1 قطعة |
| السعر: | USD 280~330/ pc |
| Delivery Time: | 15 ~ 45 يوم |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |
عدد كبير من المحركات العمودية الشمسية دودة 6 بوصة مع حماية IP66 لنظام التتبع الشمسي
وصف

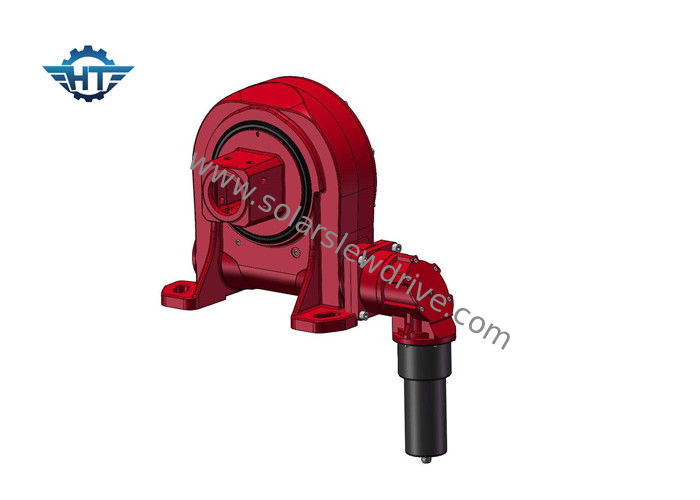

محرك التدوير VE6 دودة التروس هو حل صغير مع انتقال عالي ، يتكون من حلقة الدوران مع الترس الخارجي ، مقترنة بعمود دودة متجاور.
ريش
من خلال مجموعة التروس ذاتية الغلق ، لا يلزم وجود استراحة على محرك القيادة.
متوفرة بمحركات كوكبية موجهة مباشرة.
Worm drive—higher wear-resistance of worm gear drive, which can load strong output torque and tilting moment torque with the well performance of stability and reliability. محرك الدودة - مقاومة أعلى للتآكل من محرك تروس الدودة ، والتي يمكنها تحميل عزم دوران خرج قوي وعزم دوران مائل مع أداء جيد للاستقرار والموثوقية. The worm drive is also available for higher tracking precise field. محرك الدودة متاح أيضًا لحقل تتبع دقيق أعلى.
رسم VE6
ورقة بيانات محركات الأقراص VE
| نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (Nm) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
مزايا
1. تناوب ± 60 درجة ، توقف شديد في الداخل
1. لحظة انقلاب قوية على أساس حلقة الدوران
2. اعتماد محرك الدودة المغلف
3. دفع حمولة أكبر لاستخدام اتصال متعدد الأسنان
4. أفضل وظيفة قفل ذاتي ثابت
التطبيقات
تشمل أجهزة تتبع الطاقة الشمسية ، وتوربينات الرياح ، ورافعات الشاحنات ، والمصاعد ، ومعدات المرافق ، ومرفقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومعالجات الإطارات ، وروافع الحفارات ، ومصاعد السيارات وتوربينات الرياح ، والأطباق ، وهوائي الأقمار الصناعية ، إلخ.
