مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | VE6 |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 280~330/ pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
سرعة: | 0.016 دورة في الدقيقة | تطبيق: | طاقة شمسية |
---|---|---|---|
سائق: | محرك كهربائي | درجة IP: | IP66 |
الانفعال الاقصى: | 7140 نيوتن | عقد العزم: | 40 كيلو نيوتن |
نموذج: | VE6 | نسبة: | 51: 1 |
تسليط الضوء: | محرك هيدروليكي كبير,محرك تعقب بالطاقة الشمسية |

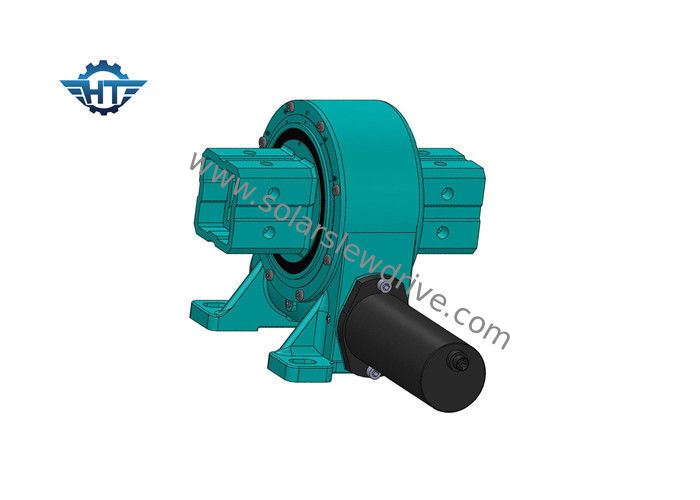

علبة تروس دافعة واحدة 6 بوصة مع 4kNm عقد عزم الدوران لمحطة تتبع الطاقة الشمسية
وصف المنتج
يعد تصميم محرك الدوران VE6 أكبر نقطة مضيئة لمحركات الدوران Hangtuo ، ويستخدم التصميم الرأسي بشكل أساسي لنظام تعقب الطاقة الشمسية ، يبسط الهيكل الخاص الهيكل المعقد لقوس نظام تتبع الطاقة الشمسية أحادي المحور ، مما يقلل من تكلفة النظام بأكمله ، يلعب التصميم الرأسي دورًا أكثر تنافسية في سوق أجهزة تتبع الطاقة الشمسية.
نموذج: | VE6 | مكان المنشأ | تشانغتشو ، الصين |
العلامة التجارية | HANGTUO | نوع | مغلق |
مواد | 42CrMo ، 50Mn | عزم الدوران الناتج | 5060 نيوتن |
إمالة عزم الدوران لحظة | 5 كيلو نيوتن | عقد العزم | 40 كيلو نيوتن |
التصنيف المحوري الثابت | 25 كيلو نيوتن | تصنيف شعاعي ثابت | 30 كيلو نيوتن |
نسبة والعتاد | 51: 1 | كفاءة | 40٪ |
التطبيقات
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. أكثر تطبيقات محرك الدوران شيوعًا لمحركات الدوران ثنائية المحور هي أجهزة تتبع الطاقة الشمسية ثنائية المحور ، مثل أجهزة الإنارة الشمسية والخلايا الكهروضوئية المركزة (CPV) ، وأطباق الأقمار الصناعية أو الرادارات. Other applications include automotive lifts, robotic arm positioners, and stage equipment. وتشمل التطبيقات الأخرى مصاعد السيارات وأجهزة تحديد موقع الذراع الآلية ومعدات المسرح.
مواصفات محدد موضع SDE ثنائي المحور
الميزات
1. تصميم عمودي مغلق مع إخراج واحد أو مزدوج.
2. معدات دودة الساعة الرملية ، اتصال متعدد الأسنان ، نقل عزم الدوران العالي لتحمل حمولة أكبر.
معلمات سلسلة VE الأخرى
نموذج | نسبة | عزم الدوران الناتج (Nm) | إمالة عزم الدوران (Nm) | عقد عزم الدوران (Nm) | الحمل المحوري (كيلو نيوتن) | الحمولة الشعاعية (كيلو نيوتن) | كفاءة | الدقة (°) | قفل ذاتي | الوزن (كجم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
