توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE7 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
| نموذج: | SE7 | نسبة والعتاد: | 57: 1 |
|---|---|---|---|
| كفاءة: | 40٪ | اللون: | رال 9006 |
| تطبيق: | تعقب الشمسية | مكان المنشأ: | تشانغتشو ، الصين |
| سائق: | محرك 220VAC / 380VAC / 24VDC | ضمان: | 5 ~ 10 سنوات |
| شهادة: | ISO9001 ، م | موقع التركيب: | الحقل المفتوح أو السطح العلوي |
| خاصية: | آمن وسهل التركيب وعمر طويل | اعمال صيانة: | مجانا |
| تسليط الضوء: | علبة تروس محرك IP66 كبيرة,علبة تروس محرك PV Trackers,علبة تروس محرك الطاقة الشمسية المقتفي |
||

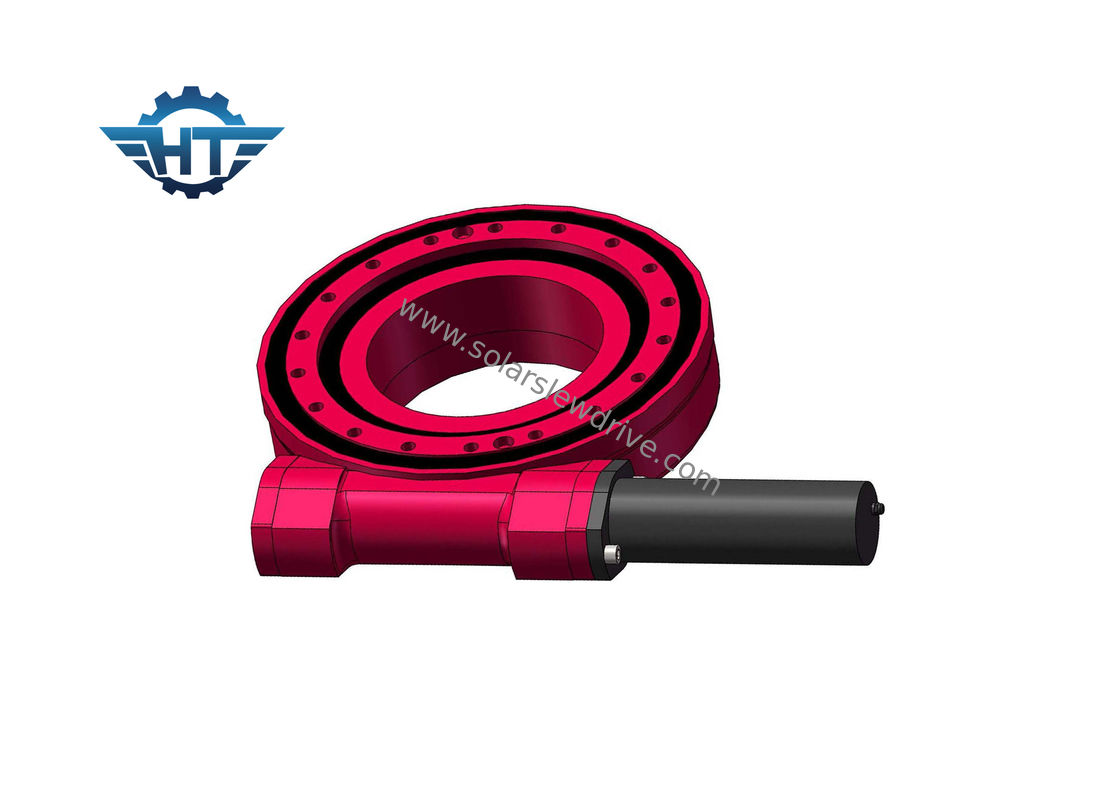

علبة التروس SE7 IP66 Slew Drive ، مخفضات المرحلة الثالثة ذات السرعة المنخفضة وعزم الدوران العالي لأجهزة التتبع الكهروضوئية
وصف
يتم تطبيق محرك الدوران للغلاف المغلق بشكل أساسي على الحالة المرتفعة نسبيًا لمتطلبات عالية لمناسبة مقاومة الغبار والمطر والمقاومة للتآكل.
اسم العلامة التجارية: Hangtuo
رقم الموديل: SE5A-37MHD-24RC-REV.A
المواد: 42 كرمو ، 50 مليون
الشهادة: CE، ISO9001
الضمان: 10 سنوات
مدى الحياة: 30 سنة
التعبئة: حزمة الخشب الرقائقي
كيفية اختيار محرك عدد مناسب
هناك العديد من أنواع محركات الأقراص الكبيرة ، والتي يمكن اختيارها مع مراعاة العوامل التالية.
1. سعة التحميل والاتجاه والخصائص: محرك الدوران مناسب لتحمل الأحمال الخفيفة ، ومحامل الأسطوانة مناسبة للأحمال الثقيلة وأحمال التصادم.عندما يخضع المحمل المتداول لحمل محوري نقي ، يتم تحديد محمل الدفع بشكل عام ، وعندما يكون المحمل المتداول خاضعًا لحمل شعاعي نقي ، يتم تحديد محمل الكرة ذو الأخدود العميق أو محمل الأسطوانة الأسطوانية القصيرة بشكل عام ، وعندما يكون الجهاز الدوار تتعرض لحمل شعاعي نقي ، وهناك أيضًا حمل محوري صغير ، يمكنك اختيار محمل كروي ذو أخدود عميق ، ومحمل كروي ملامس زاوي ، ومحامل أسطوانية مدببة وكرات مركزية أو محامل أسطوانية.عندما يكون الحمل المحوري كبيرًا ، يمكن اختيار زاوية التلامس للمحامل الكروية ذات التلامس الزاوي ومحامل الأسطوانة المخروطية ، أو استخدام محامل الجاذبية ومحامل الدفع مجتمعة ، والتي تكون مناسبة بشكل خاص للأحمال المحورية العالية للغاية أو المتطلبات الخاصة ذات المحاور الكبيرة الاستعلاء.
2. السرعة المسموح بها: بالنسبة لأنواع محركات الأقراص المختلفة ، بشكل عام ، فإن المحامل ذات الاحتكاك الصغير وسعة التسخين المنخفضة مناسبة للسرعات العالية.يجب أن يسعى التصميم إلى أن تعمل المحامل الدوارة في ظروف أقل من سرعة الدوران القصوى.
3. الصلابة: عندما تتحمل محامل وحدة القيادة الكبيرة الحمولة ، ستنتج حلقة المحمل ومكان التلامس للجسم المتداول تشوهًا مرنًا ، وتكون كمية التشوه متناسبة مع الحمل ، وتحدد نسبته حجم صلابة المحمل.يمكن تحسين صلابة المحمل بشكل عام عن طريق التشديد المسبق للمحمل.بالإضافة إلى ذلك ، في تصميم دعم المحمل ، يمكن أيضًا أن يحسن الجمع بين المحامل وترتيبها من صلابة دعم المحمل.
4. ضبط الأداء وخطأ التثبيت: بعد تحميل المحمل في موضع العمل ، سينتج سوء التركيب والموضع بسبب أخطاء التصنيع.في هذا الوقت ، بسبب الصيد بالعمود والتمدد الحراري وأسباب أخرى ، يتحمل المحمل الكثير من الأحمال ، مما يتسبب في أضرار مبكرة.يمكن لمحامل التمركز التلقائي التغلب على العيوب الناتجة عن أخطاء التثبيت من تلقاء نفسها ، وبالتالي فهي مناسبة لمثل هذه الاستخدامات.
5. تركيب وتفكيك محرك الدوران: محامل أسطوانية مستدقة ، محامل أسطوانية ومحامل أسطوانية مستدقة ، إلخ ، تنتمي إلى الحلقة الداخلية والخارجية ويمكن فصل أنواع المحامل (أي ما يسمى بالمحامل المنفصلة) ، سهلة التركيب والتفكيك .
جدول أداء محركات الدوران SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
مجال التقديم
تشمل التطبيقات النموذجية أجهزة التعقب بالطاقة الشمسية ، وتوربينات الرياح ، وأطباق الأقمار الصناعية والرادار ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات الأدوات النفطية ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات.
خدماتنا وقوتنا
1. المواد الخام من الموردين الموثوق بهم ؛
2.تتوافق عملية الإنتاج بشكل صارم مع نظام إدارة الجودة ISO9001.
3-مراقبة الجودة الصارمة أثناء العملية وفحص المنتج النهائي بنسبة 100٪ قبل التسليم ؛
4. فحص المنتج من طرف ثالث مقبول بناء على طلب العميل.
5. اعتماد عملية تصميم المنتجات الموحدة و APQP ، PPAP ، FEMA لتحليل التطبيق.
