مكان المنشأ: | الصين |
اسم العلامة التجارية: | HangTuo |
إصدار الشهادات: | CE, ISO9001 |
رقم الموديل: | SE14 بوصة |
الحد الأدنى لكمية: | 1 قطعة |
---|---|
الأسعار: | USD 100~1200/ pc |
تفاصيل التغليف: | مربع الخشب الرقائقي |
وقت التسليم: | 15 ~ 45 يوم |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
نموذج: | SE14 | عقد العزم: | 54200 نيوتن |
---|---|---|---|
إمالة عزم الدوران: | 68000 نيوتن | عزم الدوران الناتج: | 6550 نيوتن |
الحمل المحوري: | 680 كيلو نيوتن | الحمل الجذري: | 230 كيلو نيوتن |
شهادة: | ISO9001 ، م | رسم: | متاح |
تسليط الضوء: | محرك هيدروليكي طويل العمر,محرك هيدروليكي لمنصة مثبتة على العنكبوت,محرك IP66 كبير لتعقب الطاقة الشمسية |

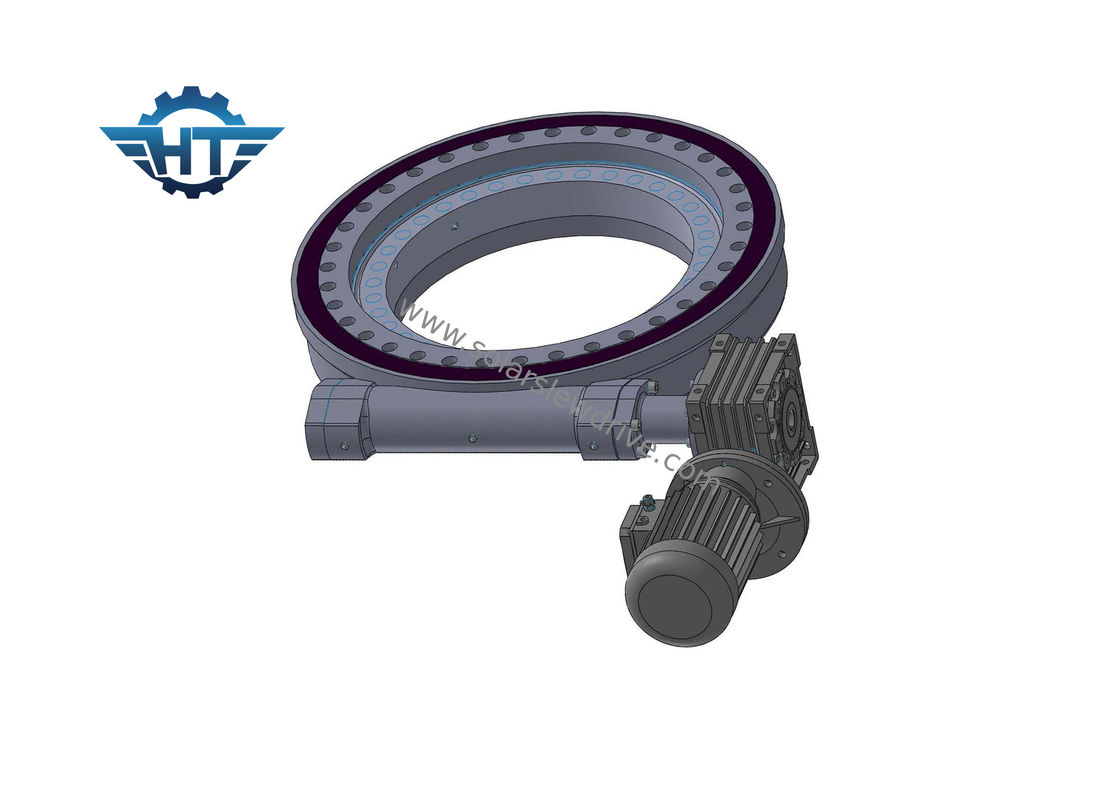

علبة التروس ذات القفل الذاتي مع محرك هيدروليكي لرافعات الميناء المتنقلة
وصف المنتج
يمكن التعامل مع محرك الدوران أو حلقة الدوران كعلبة تروس لأن المكونات الأساسية هي محمل الدوران وعمود الدودة.يتكون أيضًا من مكونات مساعدة مثل الأختام والإسكان والمحرك.عادة ما يكون المحرك عبارة عن محرك تروس كوكبي DC أو محرك تروس AC أو محرك هيدروليكي.يستخدم المحرك الهيدروليكي بشكل أساسي في آلات البناء كنظام محرك كهربائي.يمكن لعلبة التروس الدوارة أن تتحمل بسهولة القوى المحورية والشعاعية.
ميزة
تتميز علبة تروس محرك الدوران بخاصية القفل الذاتي العكسي والتي تعزز بشكل كبير من استقرار النظام وتزيد من عامل الأمان.بالمقارنة مع منتجات التأرجح التقليدية ، فإن علبة التروس الدورانية سهلة التركيب ، وسهلة الصيانة ، وتوفر مساحة تركيب كبيرة.
تعتمد علبة التروس ذات المحرك الدوار تقنية دودة الساعة الرملية التي توفر المزيد من ملامسة الأسنان ، وبالتالي عزم دوران أعلى.
تعمل معدات الدوران والمسار السريع على تقوية تقنية المعالجة لزيادة العمر الافتراضي لمحرك الدوران.
إن علبة تروس محرك الدوران مغلقة تمامًا والتي يمكن أن تحمي محرك الأقراص من ظروف البيئة المختلفة مثل الغبار والماء والرمل وما إلى ذلك.
أداء سلسلة SE
نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
التطبيقات
تطبيق منصة محمولة على العنكبوت
السيارة الشاهقة من نوع العنكبوت هي أساسًا من نوع العجلة غير المميزة ، والمسار المطاطي غير المميز بطريقتين للمشي.
تصميم الهيكل النموذجي
1 ، تصميم آلية الساق لمركبة العمل على ارتفاعات عالية أنواع مختلفة من الأرجل ، لتسوية وضمان استقرار دور عمل السيارة بالكامل ، مما يتطلب قويًا وموثوقًا وسهل التشغيل.
2 ، تحديد امتداد الساق ، يتم وضع أرجل مركبة العمل على ارتفاعات عالية بشكل عام ذهابًا وإيابًا ، وتمتد إلى كلا الجانبين ، ونقطة دعم الساق الاتجاه الرأسي لاختيار الموضع ليكون مناسبًا ، ومبدأها هو أن منصة التشغيل في حمل المعايرة و معظم نطاق التشغيل (الكبير) ، واستقرار السيارة لتلبية المتطلبات.
