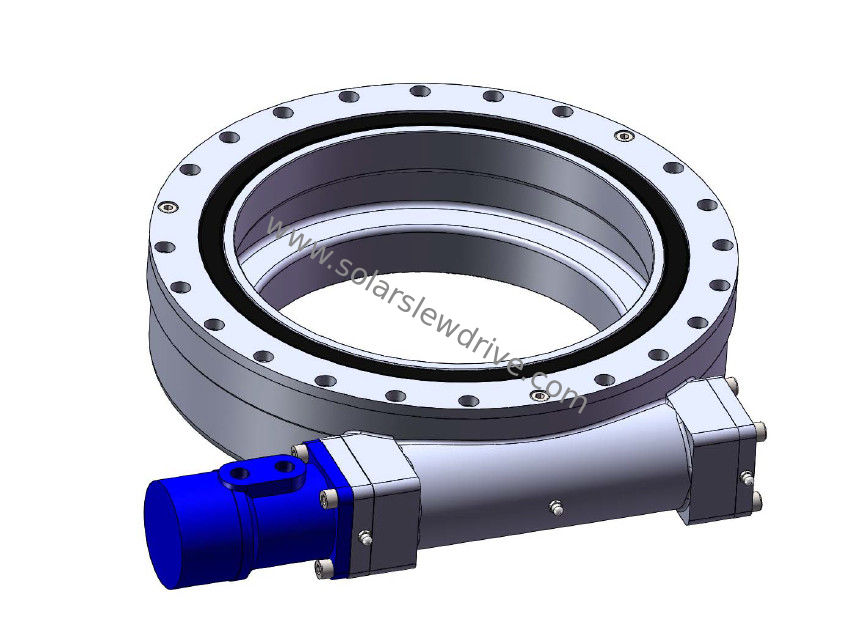

توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | SE14 بوصة |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 45 يوم |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 جهاز كمبيوتر شخصى شهريا |
| مواد: | 50 مليون ، 42 كرمو | نموذج: | SE14 بوصة |
|---|---|---|---|
| نسبة والعتاد: | 85: 1 | تصنيف عزم الدوران الناتج: | 6550 نيوتن |
| عقد العزم: | 68000 نيوتن | إمالة عزم الدوران: | 54200 نيوتن |
| كفاءة: | 40٪ | لون قياسي: | رال 9006 |
| الحمل المحوري: | 680 كيلو نيوتن | تحميل شعاعي: | 230 كيلو نيوتن |
| تسليط الضوء: | محرك الانزلاق الهيدروليكي عالي الحمل,محرك الانحدار الهيدروليكي se14,محرك الانزلاق الهيدروليكي ثنائي المحور |
||
وصف المنتج
تطبيق المسطحة الهيدروليكية ذاتية الدفع
يعتبر SPMT اختصارًا للناقل المعياري ذاتية الدفع ويعرف باسم ناقل الوحدة ذاتية الدفع ، والمعروف أيضًا باسم المسطحة الهيدروليكية ذاتية الدفع.تستخدم بشكل رئيسي في النقل الثقيل والكبير والعالي والهيكل الخاص ، وتتميز مزاياها بالمرونة بشكل أساسي وسهولة التحميل والتفريغ ، وفقًا لحجم ووزن الناقل ، مجموعة متوازية متسلسلة مجانية ، أقصى سجل نقل يزيد عن 15000 طن.يستخدم SPMT على نطاق واسع في تصنيع المعدات والبترول والكيماويات والنفط البحري وبناء الجسور وغيرها من المجالات.
"Cross-car" للاختصار.آلة خاصة تستخدم في محطات الحاويات أو في الفناء.يمكن استخدامه في المناولة الأفقية للحاويات ، وكذلك رمز ساحة الفناء ، وكمجموعة متنوعة من المركبات للاستبدال ، فهي عبارة عن آلة متعددة الأغراض.عند النقل أفقيًا ، تكون السرعة عمومًا 23 كم / ساعة ؛تصل إلى 32 كم.تتميز بالحركة الجيدة ونصف قطر التأرجح الصغير للمركبة ؛هناك عربات عرضية مفردة ومزدوجة وثلاثية وأربعة مستويات بسعة كومة.يوضح الرسم التوضيحي أن مركبات النقل المتقاطع أحادية الطبقة تُستخدم بشكل أساسي في المناولة الأفقية ، ولا يمكن تكديس الحاويات ، ولكن يمكن استبدالها على هيكل السيارة أو مركبات السكك الحديدية ، واستقرارها أفضل ، ويمكن تحسين السرعة.
سمات
1. نوع الأسنان: سن حلزوني
2. تحمل الحمل: حمولة خفيفة
3. نوع القيادة: محرك محرك
4. الوحدة: 5 / 3.75
5. عدد الأعمدة الدودية: 1
6. نسبة التروس: 85: 1
7. الكفاءة: 40٪
8. التروس ذاتية القفل: نعم
9 الوزن: 63 كجم
إمالة عزم الدوران:هذا العزم هو حمل الجاذبية مضروبًا في المسافة بين موضع الحمل ومركز محمل الدوران.إذا كان العزم الفعلي أكبر من عزم الدوران المقدر لعزم الدوران ، فسيتم قلب محرك الدوران.
تحميل شعاعي:الحمل العمودي على محور الدوران
الحمل المحوري: الحمل الموازي لمحور الدوران
عقد العزم:إنه عزم الدوران العكسي ، عندما يدور محرك الأقراص بشكل عكسي ، ولا تتضرر الأجزاء ، يُطلق على أقصى عزم تم تحقيقه اسم عزم الدوران ، كما يُنظر إليه على أنه عزم دوران مكسور.
القفل الذاتي: فقط عندما يكون هناك حمل ، فإن محرك الدوران غير قادر على عكس الدوران وبالتالي يسمى القفل الذاتي.
معلومات تقنية
| معلمات أداء طراز SE | ||||||||||||
| نموذج | عزم الدوران الناتج المقدر (نانومتر) | عقد عزم الدوران (نيوتن متر) | عزم الدوران (نانومتر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نسبة | الكفاءة | الدقة (درجة) | IP | درجة حرارة العمل (℃) | القفل الذاتي | الوزن (كجم) |
| 1 بوصة | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 6 |
| 3 بوصة | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 8 |
| 5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 12 |
| 7 بوصة | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 21 |
| 9 بوصة | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 49 |
| 12 بوصة | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 61 |
| 14 بوصة | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 63 |
| 17 بوصة | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 105 |
| 21 بوصة | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 149 |
| 25 بوصة | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43٪ | ≤0.1 | 66 | -30 + 120 | نعم | 204 |
خدمات مخصصة
1. تصميم خاص يعتمد على تطبيقات ومشاريع مختلفة
2. يمكن مطابقة أنواع مختلفة من المحركات ، مثل المحركات الهيدروليكية ، والمحركات السائر ، والمحركات الكهربائية ، إلخ.
3. تتوفر ألوان مختلفة على أساس رمز RAL.لوننا القياسي هو RAL 9006.
