| Brand Name: | HangTuo |
| Model Number: | VE9 " |
| MOQ: | 1 قطعة |
| السعر: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 يومًا |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

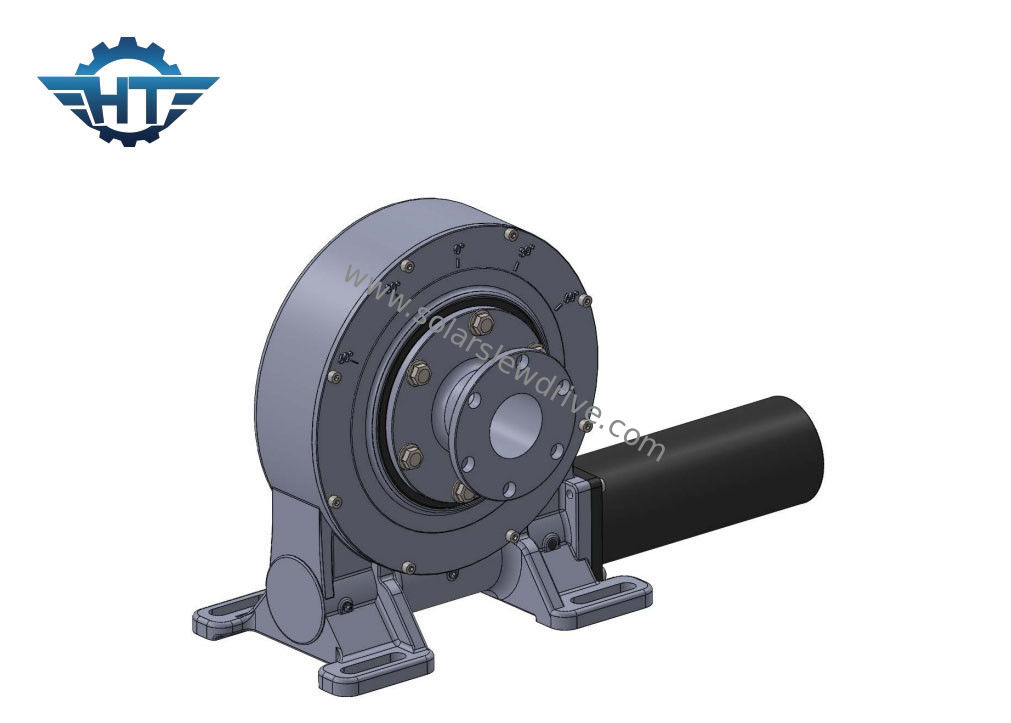

العتاد الدودي ذو المحور المفرد العمودي المغلق لمحرك الأقراص المضغوطة لأجهزة التتبع الكهروضوئية
وصف محرك الدوران والعتاد الدودي
من أجل تلبية دوران الهيكل الدوار النسبي ، يمكنك تصميم موضع تثبيت الجهاز بحيث يكون موازيًا للأرض أو بمنحدر بعدة درجات.يتم تجميع مخفض محرك الدوران الأفقي من النوع المغلق بواسطة قاعدة من نوع المنزل ، ومعدات دوران ، ودودة وأجزاء داعمة.يمكن أن تستخدم محركًا كهربائيًا أو محركًا هيدروليكيًا كمصدر إدخال طاقة لدفع المخفض للدوران في اتجاه عقارب الساعة وعكس اتجاه عقارب الساعة.نظرًا لاستخدام محمل الدوران كعنصر تصميم رئيسي ، يتمتع الجهاز بلحظة انقلاب قوية وقوة محورية.بالمقارنة مع المخفض بنفس المعلمات ، فإن الجهاز صغير الحجم وسهل التركيب والصيانة.
ورقة بيانات محرك الدوران سلسلة VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | نعم | 251 |
التطبيقات
بفضل قدرتها العالية على التحميل ، يمكن استخدام محامل الدوران الدائري لمجموعة واسعة من التطبيقات.تتراوح مجالات الانتشار من الحفارات والرافعات ، والتعدين المكشوف وتوربينات الرياح ، والطاقة الشمسية إلى الهوائيات.
