| Brand Name: | HangTuo |
| Model Number: | SE3 " |
| MOQ: | 1 قطعة |
| السعر: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 يومًا |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

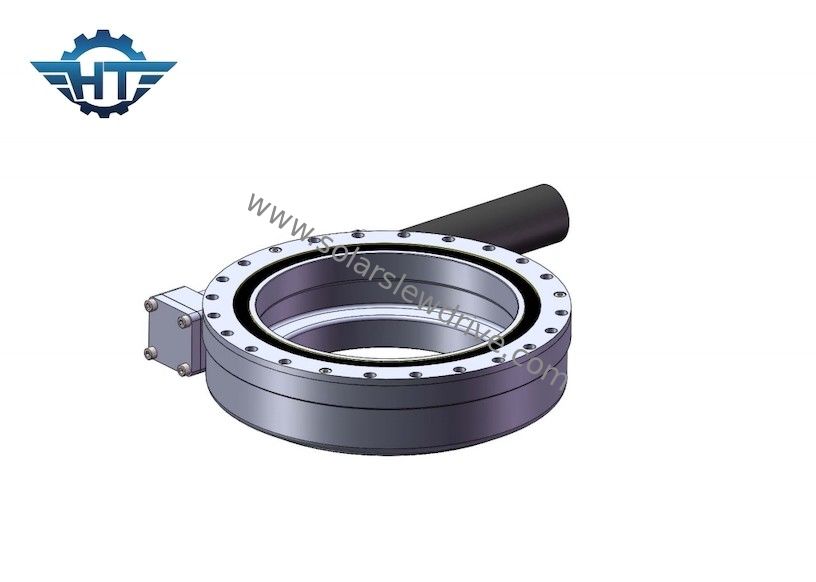

SE3 محرك التروس الدودي الصغير للطاقة الشمسية لنظام تتبع تركيب الكهروضوئية
محرك الدوران والعتاد دودةدescription
محرك الأقراص الدودية المضغوط Changzhou Hangtuo معروف بكثافة طاقته العالية.يضمن محرك الدودة نقل عزم الدوران إلى حلقة الدوران.هذا التصميم مناسب بشكل خاص للتطبيقات ذات القوى العالية والمساحة المحدودة ، مثل علب تروس التوجيه لهيكل الرافعات والمركبات الثقيلة ورافعات التحميل وآلات البناء والآلات الزراعية والغابات.
معلمات محرك الدوران الأفقي SE
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | عقد العزم | الحمل المحوري | تحميل شعاعي | نجاعة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | الدرجة العلمية | نعم | كلغ | |||
| 1 بوصة | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤0.1 | نعم | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 14 |
| 7 بوصة | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 23 |
| 9 بوصة | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 44 |
| 12 بوصة | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 51 |
| 14 بوصة | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 62 |
| 17 بوصة | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 85 |
| 21 بوصة | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 141 |
| 25 بوصة | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 182 |
الدوران محرك DC موتور
1. اعتماد هيكل دعم مزدوج لمحور الإخراج بحيث يتم زيادة عزم الدوران الأقصى لعلبة التروس كثيرًا.
2. يتم توصيل عجلة الشمس والعجلة الكوكبية عن طريق المحور الذي يزيد من عزم الدوران الأقصى لعلبة التروس ويطيل من العمر الافتراضي.
3. نستخدم التروس الحلزونية في مرحلة الإدخال والتي تجعل الضوضاء منخفضة و تعمل بسلاسة في السرعة العالية.يتم فصل حلقة التروس الداخلية حتى نتمكن من تحقيق نسبة أكبر والتصميم مرن.يتم وضع علبة التروس والمحرك عن طريق إصلاح التماس بواسطة المسمار في المحور مما يزيد من دقة المطابقة ويقلل من الضوضاء.
4. نحن نستخدم حامل درفلة داخل عجلة كوكبية. نحن نستخدم درفلة طحن بدلاً من الطحن المنزلق وبالتالي فإن عمر صندوق التروس أطول بكثير.
5. هيكل دعم مزدوج.طحن داخلي على التجويف الداخلي للتروس الكوكبية مما يجعل استدارة التجويف الداخلي أقل من 0.003 مم ؛ تعمل بالدحرجة بدلاً من الانزلاق ؛كشط دقيق لسطح التروس HRC60 ؛ يضمن اعتماد كل هذه التقنيات التشغيل الهادئ والثابت للغاية وعمر افتراضي طويل يزيد عن 10000 ساعة.
