توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HANGTUO |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE5 " |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| الأسعار: | 145~226 USD/PC |
| تفاصيل التغليف: | مربع الخشب الرقائقي |
| وقت التسليم: | 15 ~ 30 يومًا |
| القدرة على العرض: | 12000 قطعة / سنة |
| يكتب: | محرك الدوران العمودي | مواد: | كيو تي |
|---|---|---|---|
| طلب: | نظام تجميع المرآة CSP | ضمان: | 10 سنوات |
| اللون: | الزبون مطلوب | بحجم: | 3 بوصات - 25 بوصة |
| محرك: | 24 فولت تيار مستمر | ميزة: | حياة طويلة |
| تسليط الضوء: | هيكل مدمج للطاقة الشمسية,محرك Slew,CSP Worm Gear Solar Slew Drive |
||

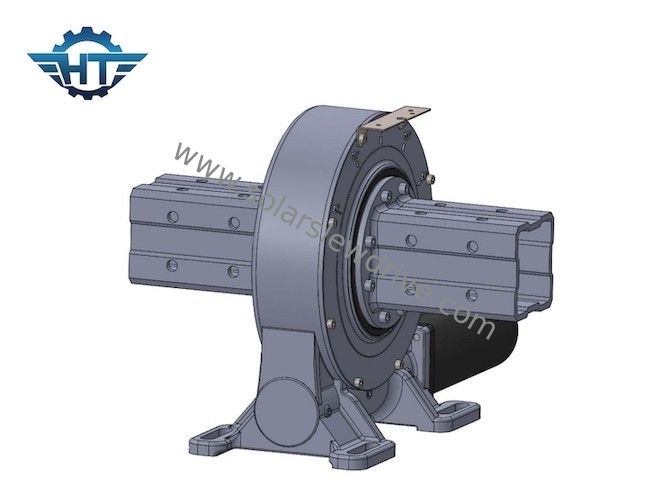

هيكل مدمج دودة والعتاد للطاقة الشمسية Slew Drive لتجميع المرآة لنظام CSP
دودة جير سولار درايفوصف
يمكن استخدام محركات الدوران على نطاق واسع للدوران بزاوية 360 درجة والسرعة المتغيرة ، وعزم الدوران الكبير والنقل السلس ، والمطابقة عالية الدقة أو الآليات المدمجة التي تعتمد في الغالب على محركات الدوران.
يتكون نظام CSP لمجموعة المرآة بشكل أساسي من أنبوب تجميع الحرارة ، وسطح مرآة تجميع ، وهيكل داعم ونظام تحكم.محركات الدوران هي الجزء الرئيسي في الهيكل الداعم.
معلمات أداء محرك الدوران العمودي
| نموذج | نسبة | عزم الدوران الناتج المقدر | إمالة عزم الدوران | الحمل المحوري | تحميل شعاعي | عقد العزم | نجاعة | دقة | القفل الذاتي | وزن |
| نانومتر | نانومتر | كيلو نيوتن | كيلو نيوتن | نانومتر | الدرجة العلمية | نعم | كلغ | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | نعم | 13 كجم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | نعم | 18 كجم |
| 7 بوصة | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤0.1 | نعم | 28 كجم |
| 8 بوصة | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | نعم | 35 كجم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | نعم | 51 كجم |
| 12 بوصة | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | نعم | 61 كجم |
| 14 بوصة | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | نعم | 78 كجم |
| 17 بوصة | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | نعم | 105 كجم |
| 21 بوصة | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | نعم | 185 كجم |
| 25 بوصة | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | نعم | 244 كجم |
التطبيقات
محرك الدوران الذي تم تطويره وتصميمه خصيصًا لتلبية متطلبات نظام التتبع الشمسي ، يتم استخدام المنتج في الجهاز الدوار لتعقب الطاقة الشمسية ، والذي يستخدم بشكل أساسي في نظام التتبع الكهروضوئي المركّز أحادي المحور ، والمحور المزدوج ، والمروحيات البرجية ، وطبق توليد الطاقة Stirling نطاق تطبيق تسخين الحوض المكثف ، الدقة العالية ، القوة العالية والموثوقية العالية.
