| Brand Name: | HangTuo |
| Model Number: | SE12 " |
| MOQ: | 1 قطعة |
| السعر: | USD 100~1600/ pc |
| Delivery Time: | 15 ~ 45 يومًا |
| Payment Terms: | L / C ، T / T ، ويسترن يونيون |

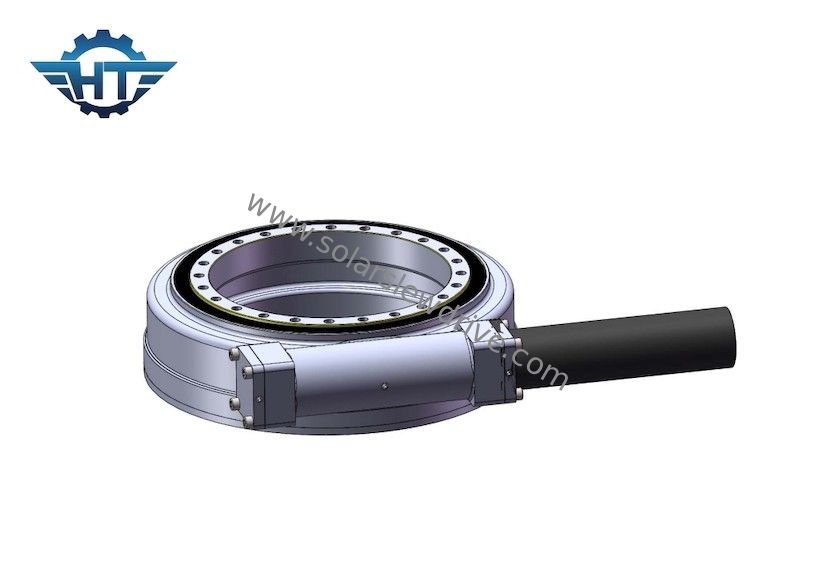

IP66 عكس علبة التروس ذات القفل الذاتي مع نسبة نقل عالية للرافعات
وصف محرك Slew Lock الذاتي
يشتمل جهاز محرك الدوران على آلية نقل تباطؤ دائري محيطي كامل لمصدر طاقة القيادة.إنها تستخدم محمل الدوران كجزء مدفوع من نظام النقل وجزء التعلق في الآلية.وفقًا لمرفق جزء القيادة ، ومصدر القيادة والغطاء على إحدى الحلقات الداخلية والخارجية لمحمل الدوران ، يتم استخدام الحلقة الأخرى كجزء مدفوع من نظام النقل وكقاعدة اتصال لجزء العمل المدفوع ، لذا فإن استخدام محمل الدوران نفسه هو سمة اتصال الدوران الكامل الدائرة ، ويتم تكوين مصدر طاقة القيادة وأجزاء نظام النقل الرئيسية.، مما يجعلها نوعًا من آلية نقل التباطؤ العالمية التي تدمج وظائف الدوران والتباطؤ والقيادة ، وفي نفس الوقت تتميز بهيكل بسيط وملائم للتصنيع والصيانة.
معلمات سلسلة SE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | تحميل شعاعي (كيلو نيوتن) | نجاعة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤0.1 | نعم | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤0.1 | نعم | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤0.1 | نعم | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤0.1 | نعم | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤0.1 | نعم | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤0.1 | نعم | 61 |
| 14 بوصة | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤0.1 | نعم | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤0.1 | نعم | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤0.1 | نعم | 149 |
| 25 بوصة | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤0.1 | نعم | 204 |
طلب
يمكن استخدام محامل الدوران الدائري لمجموعة واسعة من التطبيقات.تتراوح مجالات الانتشار من الحفارات والرافعات ، والتعدين المكشوف وتوربينات الرياح ، إلى الهوائي.تشمل مجالات التطبيق الأخرى الهندسة ونظام التتبع الشمسي.
