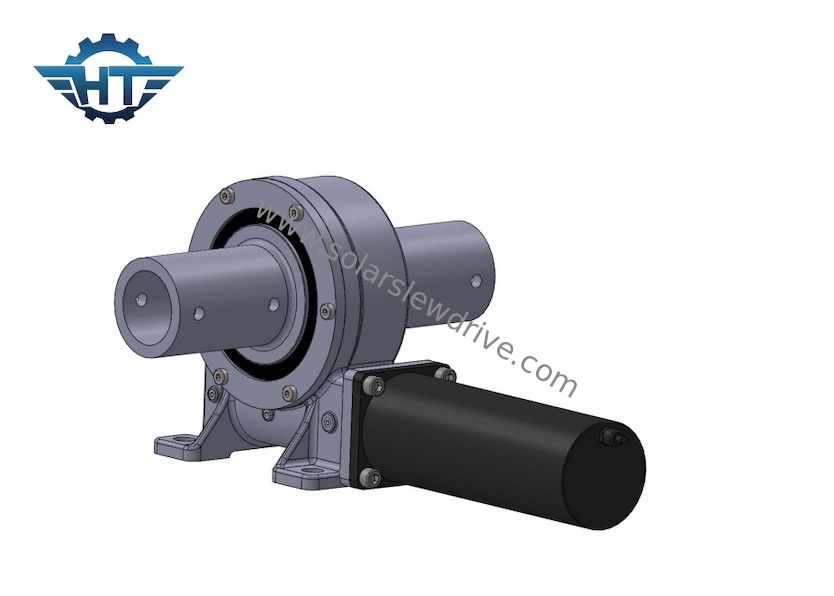

VE7 Hourglass Worm Gear Slew Drive لنظام تتبع الألواح الكهروضوئية أحادية المحور الأفقي

VE7 Hourglass Worm Gear Slew Drive لنظام تتبع الألواح الكهروضوئية أحادية المحور الأفقي

  • VE7 Hourglass Worm Gear Slew Drive لنظام تتبع الألواح الكهروضوئية أحادية المحور الأفقي
  • VE7 Hourglass Worm Gear Slew Drive لنظام تتبع الألواح الكهروضوئية أحادية المحور الأفقي
VE7 Hourglass Worm Gear Slew Drive لنظام تتبع الألواح الكهروضوئية أحادية المحور الأفقي
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HangTuo
إصدار الشهادات: CE, ISO9001
رقم الموديل: VE7 "
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD 100~1600/ pc
تفاصيل التغليف: مربع الخشب الرقائقي
وقت التسليم: 15 ~ 45 يومًا
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 2000 قطعة شهريا
اتصل
مفصلة وصف المنتج
مواد: كيو تي نموذج: VE7 بوصة
نسبة والعتاد: 57: 1 دقة: ≤ 0.1 درجة
سائق: محرك بتيار مستمر اللون: كما طلب
عقد العزم: 30800 نيوتن حزمة: حالة الخشب الرقائقي
تسليط الضوء:

محرك Slew ذو التروس الدودية للساعة الرملية الأفقية

,

محرك الدوران والعتاد VE7 بوصة

,

نظام تتبع اللوحة الكهروضوئية محرك Slew

VE7 Hourglass Worm Gear Slew Drive لنظام تتبع الألواح الكهروضوئية أحادية المحور الأفقي



دودة العتاد محرك الأقراصوصف



يمكن تقسيم محرك الأقراص إلى نوعين: محرك التروس ومحرك التروس الدودي وفقًا لأشكال النقل المختلفة ، ويمكن تقسيمه إلى نوعين: النوع المفتوح والنوع المغلق وفقًا لأشكال النقل المغلقة المختلفة.يتم استخدام أبسط أشكال المحرك الدوار في الحفارات والرافعات البرجية وآلات البناء الأخرى.القرص الدوار للمحرك الموجود على المنتج هو الرابط الأخير في سلسلة نقل الاختزال.هذا المحرك الدوار هو ناقل حركة مفتوح ، وتحتاج نهايته الأمامية إلى أن تكون مجهزة بمخفض كوكبي مع نسبة تخفيض كبيرة كمدخل للطاقة ، لذلك لا يمكن أن يطلق عليه سوى محرك دوار.النموذج الأولي لمحرك الأقراص ، من أجل توسيع نطاق تطبيق هذه المنتجات وزيادة تحسين راحة استخدام المنتج وصيانته ، تم تطوير محرك دوار مع ترس دودي متكامل ومحرك دودي.عند تطبيقه على مثل هذه المنتجات ، لا يزيد المحرك الدوار المجهز بالدودة المغلفة من عزم القيادة فحسب ، بل يزيد أيضًا من دقة القيادة ، ويمكن التحكم فيه رقميًا ، لذلك فهو يستخدم على نطاق واسع في أجهزة التتبع والضبط الدقيق للطاقة الشمسية وطاقة الرياح معدات توليد الطاقة.لها نتائج تطبيق جيدة في مجالات الروبوتات والرادار والرفع الثقيل منخفض السرعة ومعدات الرفع والأقراص الدوارة CNC الدقيقة وغيرها من المنتجات.



الورقة الفنية لمحرك الدوران سلسلة VE



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) تحميل شعاعي (كيلو نيوتن) نجاعة القفل الذاتي الوزن (كجم)
3 " 31: 1 600 1500 1800 22 15 40٪ نعم 12
5 " 37: 1 800 5000 9200 16 27 40٪ نعم 18
7 بوصة 57: 1 1750 7000 13200 34 58 40٪ نعم 32
8 بوصة 51: 1 2250 11200 20400 50 80 40٪ نعم 28
9 بوصة 61: 1 2250 16000 30800 60 130 40٪ نعم 52
12 بوصة 78: 1 4300 25000 40560 77 190 40٪ نعم 65
14 بوصة 85: 1 5600 48000 44200 110 230 40٪ نعم 88
17 بوصة 102: 1 6750 67000 53040 142 390 40٪ نعم 135
21 بوصة 125: 1 16000 89000 65000 337 640 40٪ نعم 192
25 بوصة 150: 1 21450 112000 89000 476 950 40٪ نعم 251



طلب



نحن ملتزمون بالبحث والتطوير وتطبيق محركات الدوران عالية الجودة.نحن نقدم محركات دوران ميكانيكية موثوقة للمحور الأفقي الأحادي ونظام التتبع الكهروضوئي ثنائي المحور ونظام CSP وتصميم التتبع الشمسي CPV ، كما سيتم تطبيق منتجاتنا الاحترافية وعالية الجودة كحل ثابت على منصة العمل الجوية ، ورافعة الشاحنة ، والاستيلاء على الأخشاب ، جهاز الحفر ، معدات الرش ، مركبة الوحدة الهيدروليكية ، خطوط التجميع الآلي ، أنظمة انحراف الرياح ، إلخ.
