محرك الأقراص الشمسية مستنقع
Created with Pixso. صغير الحجم VE9 "محرك الانزلاق الشمسي لنظام التتبع الأفقي ذو المحور المفرد

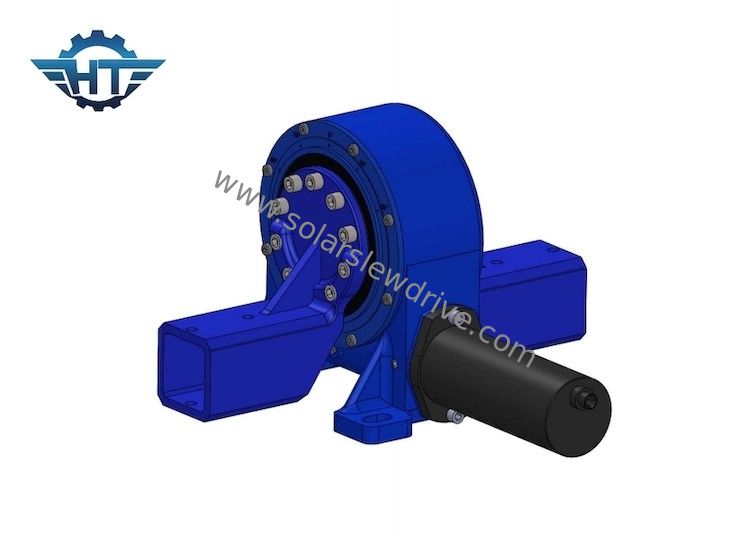

صغير الحجم VE9 "محرك الانزلاق الشمسي لنظام التتبع الأفقي ذو المحور المفرد

Brand Name: HangTuo
Model Number: VE9 "
MOQ: 1 قطعة
السعر: USD 100~400/ pc
Delivery Time: 15 ~ 45 يومًا
Payment Terms: L / C ، T / T ، ويسترن يونيون
Detail Information
مكان المنشأ:
الصين
إصدار الشهادات:
CE, ISO9001
نموذج:
VE9 "
القفل الذاتي:
نعم
شهادة:
ISO9001 ، م
ضمان:
5 ~ 10 سنوات
مواد:
كيو تي
طلب:
نظام تتبع أفقي أحادي المحور للطاقة الشمسية
الاختبارات:
اختبار عزم الدوران ، واجب الحياة ، إلخ.
دقة:
≤0.1
تفاصيل التغليف:
مربع الخشب الرقائقي
القدرة على العرض:
2000 قطعة شهريا
إبراز:

تتبع الطاقة الشمسية Slew Drive بمحور واحد

,

VE9 "محرك الانزلاق الشمسي

,

محرك أفقي لتتبع الطاقة الشمسية

Product Description

محرك صغير الحجم للخدمة الشاقة لنظام تتبع الطاقة الشمسية الأفقي أحادي المحور



محرك عدد كبير ثقيلوصف



محرك الدوران HT عبارة عن علبة تروس مصممة للتعامل مع الأحمال الشعاعية أو المحورية بعزم دوران مرتفع.بالإضافة إلى ذلك ، فإن محمل الدوران الدائري الموجود في قلب المحرك يمكّنه من تحمل أحمال ناتئ أو لحظات عالية.تم العثور على سليل لولب الرصاص "الدودي" ، والمحركات الدوارة في آلات البناء ، والتصنيع ، والمعدات العسكرية ، والعديد من التطبيقات الأخرى التي تتطلب القوة والدقة.



أداء محركات الدوران سلسلة VE



نموذج نسبة عزم الدوران الناتج المقدر (نانومتر) إمالة عزم الدوران (نانومتر) عقد عزم الدوران (نيوتن متر) الحمل المحوري (kN) تحميل شعاعي (كيلو نيوتن) نجاعة الدقة (°) القفل الذاتي الوزن (كجم)
3 " 31: 1 600 1500 1800 22 15 40٪ ≤0.1 نعم 12
5 " 37: 1 800 5000 9200 16 27 40٪ ≤0.1 نعم 18
7 بوصة 57: 1 1750 7000 13200 34 58 40٪ ≤0.1 نعم 32
8 بوصة 51: 1 2250 11200 20400 50 80 40٪ ≤0.1 نعم 28
9 بوصة 61: 1 2250 16000 30800 60 130 40٪ ≤0.1 نعم 52
12 بوصة 78: 1 4300 25000 40560 77 190 40٪ ≤0.1 نعم 65
14 بوصة 85: 1 5600 48000 44200 110 230 40٪ ≤0.1 نعم 88
17 بوصة 102: 1 6750 67000 53040 142 390 40٪ ≤0.1 نعم 135
21 بوصة 125: 1 16000 89000 65000 337 640 40٪ ≤0.1 نعم 192
25 بوصة 150: 1 21450 112000 89000 476 950 40٪ ≤0.1 نعم 251



سمات



من المواد إلى المنتج النهائي ، تم تصميم محركاتنا الدودية واختبارها ومضمونة لتتبع دقة الكفاءة وفقًا لمتطلبات العملاء الخاصة.



يمكن أن يحقق محرك الدوران دورانًا محيطيًا غير محدود وتقليل السرعة ، ويمكن أن يتحمل قوة محورية أكبر ، وقوة شعاعية وقوة انقلاب.إنها تتمتع بمزايا الدقة العالية ، الهيكل المدمج وقدرة الحمل الكبيرة.



التطبيقات



تجعل فيزياء محركات الدوران منها حلاً متعدد الاستخدامات للعديد من التطبيقات.أثناء التشغيل ، تتفاعل الحركة المحورية لمحرك الدوران ، أو الحركة حول محوره ، لتوليد عزم دوران شعاعي.يحدث هذا الإجراء عن طريق ربط أخاديد الدودة الأفقية بأسنان الترس الرأسي.عند الدوران ، تنقل الحركة المحورية للترس الدودي قوة عزم الدوران المضخمة إلى التروس الشعاعية.سيحدد عدد الخيوط الموجودة على الدودة وعدد التروس المتفاعلة نسبة سرعة الوحدة.تعد محركات الدوران هي الأنسب للتطبيقات حيث يمكن لعزم الدوران العالي أن ينتج دقة تحديد المواقع والدوران.يحافظ هذا التصميم على تشغيل الوحدة بسلاسة وقوة بأقل خلوص.
