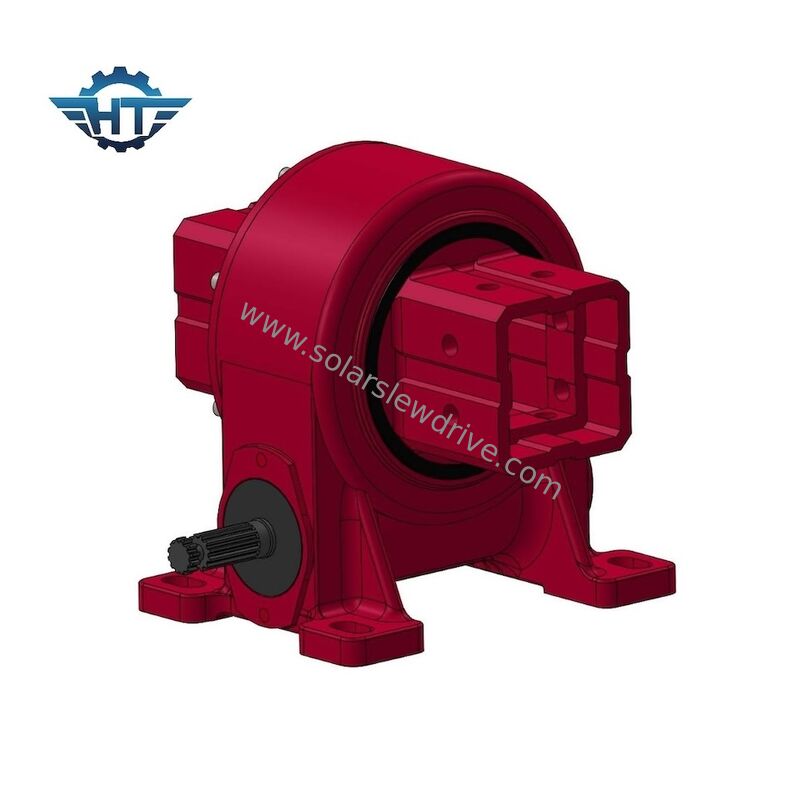

المحرك المتحرك مع بروفيل الأنابيب المربعة المقوية لنظام تتبع الطاقة الشمسية

محرك التوجيه مع ملف تعريف أنبوب مربع مُعزز لنظام تتبع الطاقة الشمسية

وصف محرك التوجيه الرأسي

تم تطوير محرك التوجيه من النوع المنفصل ذو الأنبوب المربع لأنظمة تتبع الطاقة الشمسية بناءً على مبادئ تصميم الموثوقية الميكانيكية وتم تحسينه للتشغيل الميداني طويل الأجل. تفصل بنية النظام آلية القيادة عن هيكل تحمل الحمل، مما يسمح بالصيانة المستقلة والعزل الميكانيكي للمكونات الهامة.

محرك التوجيه من النوع المنفصل الميزات الرئيسية لمحرك التوجيه

يعتمد إطار تحمل الحمل على ملف تعريف أنبوب مربع مُعزز لزيادة الصلابة الالتوائية وتقليل التشوه الهيكلي في ظل الأحمال الديناميكية العالية. يتم تطبيق تحسين العناصر المحدودة لتعزيز القوة الميكانيكية الإجمالية مع تقليل إجهاد المواد في ظل التحميل الدوري.

تعمل وحدة القيادة بمدخلات طاقة كهربائية منخفضة أقل من 150 واط مع تحقيق عزم دوران خرج مقنن يبلغ 7500 نيوتن متر أو أعلى. مع سعة عزم إمساك تتجاوز 45 كيلو نيوتن متر، يمنع النظام بشكل فعال الدوران العكسي الناتج عن أحمال الرياح القوية والارتداد الميكانيكي.

يتم إغلاق مجموعة القيادة بأكملها إلى مستوى حماية IP66، مما يوفر مقاومة لدخول جزيئات الغبار ونفاثات المياه عالية الضغط. تم تصميم النظام للتشغيل المستمر في بيئات تتراوح من -40 درجة مئوية إلى +80 درجة مئوية، مما يجعله مناسبًا للصحاري والمناطق الساحلية وتركيبات المناخ البارد.

يتم تحديد المكونات بناءً على مقاومة الإجهاد ومتطلبات العمر التشغيلي الطويل. تم تصميم نظام النقل الميكانيكي لتقليل التآكل والارتداد الميكانيكي، مما يضمن خرج عزم دوران ثابت ودقة تتبع متسقة على مدى فترات الخدمة الممتدة.

يعمل التكوين المعياري من النوع المنفصل على تقليل تعقيد التثبيت ويسمح بالتفكيك السريع في الموقع لوحدة القيادة دون إزعاج الإطار الهيكلي. يقلل هذا النهج من دورات الصيانة ويقلل من تكاليف العمالة ويزيد من توافر النظام.

يتوافق المنتج مع متطلبات شهادة CE ويلبي المعايير الدولية المعمول بها للسلامة الميكانيكية والأداء الكهربائي.

معلمات مرجعية

تخصيص هندسي

يدعم النظام التخصيص على المستوى الهندسي بما في ذلك:

تكوين عزم الدوران والحمل

معالجة السطح والحماية من التآكل

تصميم الواجهة الميكانيكية

اختيار التحكم والمحرك

خيارات التعزيز البيئي
