| الاسم التجاري: | HangTuo |
| رقم الموديل: | VE10 |
| الحد الأدنى لكمية الطلب: | 1 قطعة |
| Price: | USD 280~504 / pc |
| موعد التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | خطاب الاعتماد، تي/تي، ويسترن يونيون |

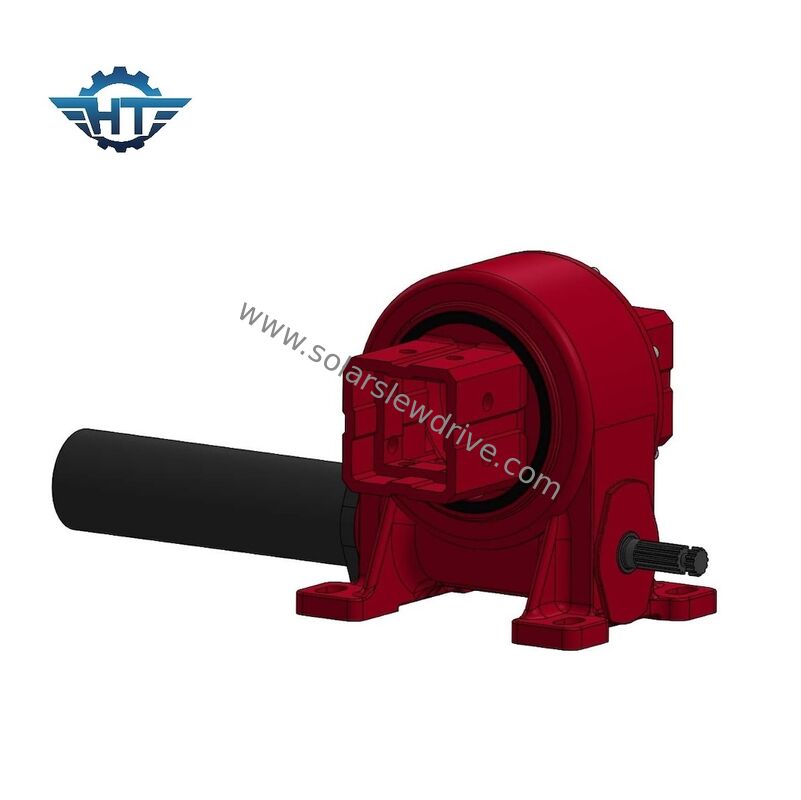

IP66 علبة التروس ذات القيادة المزدوجة الثقيلة للأنظمة المتتبعة الشمسية ذات المحور الواحد
وصف المنتج
تم تصميم سلسلة HANGTUO VE من صناديق التروس الثقيلة للدفع السريع خصيصًا لأنظمة تتبع الطاقة الشمسية ذات المحور الواحد في المنشآت الكهروضوئية على نطاق المرافق.يحتوي على حماية بيئية IP66 وتصميم معدات الدودة ذاتية القفل، هذه المحركات المغلقة تحصل على أداء موثوقة، تحديد الموقع بدقة طوال 25+ سنة من عمر المشاريع الشمسية الحديثة.
الخصائص الرئيسية
الحجرة ذات التصنيف IP66: حماية كاملة ضد دخول الغبار والجيرات المائية القوية للعمل في جميع الأحوال الجوية
تصميم القفل الذاتي: يلغي متطلبات الفرامل الخارجية؛ يحافظ على موقعه أثناء انقطاع الطاقة
تحديد المواقع بدقة عالية: دقة ≤0.1 درجة للحصول على طاقة شمسية مثالية
المحطات الصعبة المتكاملة: ± 60 درجة دوران مع حدود ميكانيكية لحماية فشل البرمجيات
المرحلة المحددة مسبقاً للمعدات: معايرة المصنع للتثبيت الفوري دون تعديل المجال
تركيب محرك مرن: خيارات توصيل المحرك على الجانب الأيسر أو الأيمن
التشغيل السلس: البدء والإيقاف السهل يقلل من الإجهاد الميكانيكي
المواصفات التقنية
نموذج VE10 (المميز)
|
المعلم |
المواصفات |
|---|---|
|
نسبة العجلات |
100:1 |
|
عزم دوران الخروج المسموح به |
16,000 ن |
|
لحظة الانحناء عزم الدوران |
12 كيلومتر |
|
عزم الدوران |
70 كيلومتر |
|
الحمل المحوري الثابت |
110 كيلون |
|
الحمل الإشعاعي الثابت |
220 كيلون |
|
الحمل المحوري الديناميكي |
54 كيلون |
|
الحمل الإشعاعي الديناميكي |
110 كيلون |
|
الكفاءة |
40% |
|
الدقة |
≤0.15 درجة |
|
القفل الذاتي |
نعم.. |
نماذج أخرى من سلسلة VE
|
النموذج |
النسبة |
عزم الدوران |
عزم الدوران |
الحمل المحوري |
الحمل الشعاعي |
عزم الدوران |
الوزن |
|---|---|---|---|---|---|---|---|
|
3" |
31:1 |
300 N·m |
1,500 N·m |
3.6 kN |
15 كيلون |
7,000 ن |
13 كجم |
|
5" |
37:1 |
637.5 N·m |
5,000 ن |
16 كيلون |
27 كيلون |
9,200 N·m |
18 كجم |
|
7" |
57:1 |
1750 نلم |
7,000 ن |
34 كيلون |
58 كيلون |
13,200 N·m |
28 كجم |
|
8" |
51:1 |
2250 ن.م |
11,200 N·m |
50 كيلون |
80 كيلون |
20,400 N·m |
35 كجم |
|
9" |
61:1 |
4,300 N·m |
16,000 ن |
60 كيلون |
130 كيلون |
27,200 N·m |
51 كجم |
|
12" |
78:1 |
5600 ن.م |
25,000 ن |
77 كيلون |
190 كيلون |
40,560 N·m |
61 كجم |
|
أربعة عشر |
85:1 |
6750 نلم |
48,000 ن |
110 كيلون |
230 كيلون |
44,200 N·m |
78 كجم |
|
17" |
102:1 |
9,460 N·m |
67,000 ن |
142 كيلون |
390 كين |
53,040 N·m |
105 كجم |
|
21" |
125:1 |
16,000 ن |
89,000 ن |
337 كين |
640 كيلون |
65,000 ن |
185 كجم |
|
25" |
150:1 |
21450 ن.م |
112,000 ن |
476 كين |
950 kN |
89,000 ن |
244 كجم |
البناء والمواد
السكن: حديد صلب عالي القوة مع طبقة مقاومة للتآكل
أدوات التروس: معالجة دقة من الفولاذ سبائك 42CrMo
محملات التشنج: 50Mn من الفولاذ المجعد مع مسارات صلبة
الختم: أغطية متعددة الشفاه مع تصنيف IP66 لحماية بيئة كاملة
التشحيم: ملئ المصنع بالدهون الاصطناعية عالية الأداء
التطبيقات
أنظمة تتبع شمسية ذات محور واحد
المنشآت الكهروضوئية على نطاق المرافق
مشاريع الطاقة الشمسية التجارية والصناعية
أجهزة تتبع الطاقة الشمسية الزراعية
المنشآت النائية والبيئة القاسية
مزايا التثبيت
جاهزة للتثبيت: تم تجميعها مسبقًا وتعديلها مسبقًا في المصنع
لا حاجة إلى تعديل: تم تعيين مساحة المعدات قبل الشحن
التثبيت متعدد الاستخدامات: متوافق مع تصاميم الإطار الرئيسية للتتبع
الأسلاك المبسطة: وضع محرك مرن لتحديد طريق الكابلات الأمثل
الموثوقية والصيانة
تم تصميم محركات التشغيل المقطوعة من سلسلة VE للحصول على الحد الأدنى من الصيانة طوال عمر الخدمة:
البناء المغلق: حماية IP66 تمنع دخول الملوثات
القفل الذاتي: لا يتطلب صيانة الفرامل
المواد القوية: مكونات الصلب المقاومة للتآكل
حياة خدمة طويلة: مصممة لتركيبات الطاقة الشمسية لمدة 25+ سنة
الدعم التقني
فريق الهندسة التطبيقية لدينا يوفر الدعم الفني الشامل بما في ذلك حسابات الحمل، مساعدة اختيار النموذج،وتوصيات مخصصة لمتطلبات مشروع تتبع الطاقة الشمسية الخاصة بك.
اتصل بنا للحصول على الأسعار والمواصفات التقنية والتوصيات الخاصة بالمشروع لنظام تتبع الطاقة الشمسية الخاص بك.
