توفير محركات الدوران المبتكرة والفعالة من حيث التكلفة
 |
| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HangTuo |
| إصدار الشهادات: | CE, ISO9001 |
| رقم الموديل: | VE7 " |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | USD 280~504 / pc |
| Packaging Details: | plywood box |
| وقت التسليم: | 15 ~ 45 يومًا |
| شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على العرض: | 2000 قطعة شهريا |
| نموذج: | محرك VE7 دودة والعتاد | نسبة والعتاد: | 51: 1 |
|---|---|---|---|
| عزم الدوران الناتج المقدر: | 7320 نيوتن متر | الانفعال الاقصى: | 11 كيلو نيوتن متر |
| عقد العزم: | 40 كيلو نيوتن متر | القفل الذاتي: | نعم |
| كفاءة: | 40٪ | لون: | الرمادي الفضي |

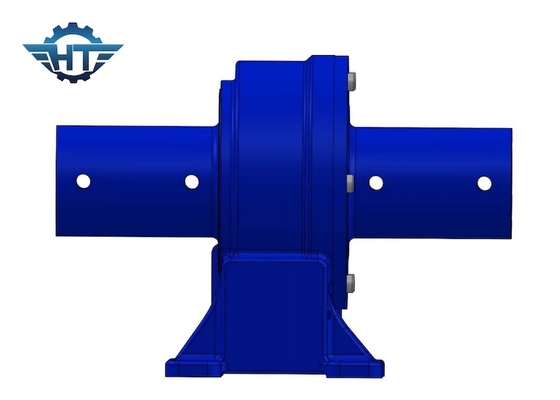

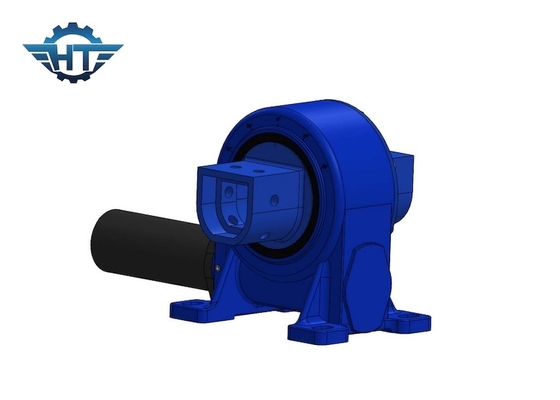

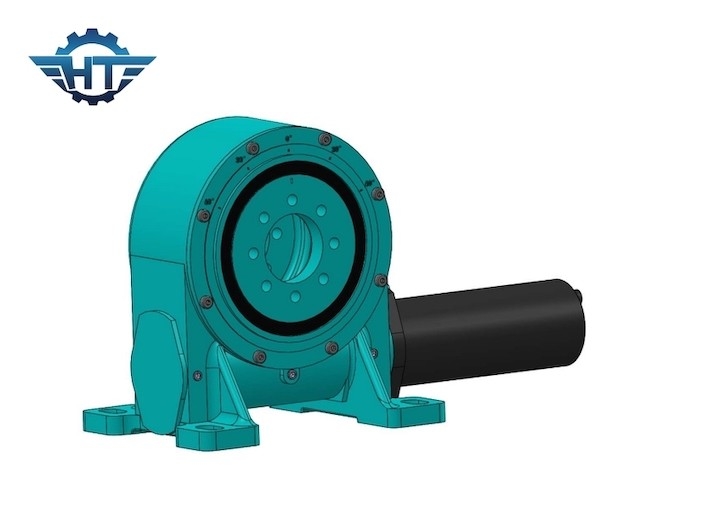

VE7 Self Lock Worm Gear Slew Drive لنظام تتبع الطاقة الشمسية
وصف محرك الدوران والعتاد الدودي
يعد توليد الطاقة لنظام التتبع ثنائي المحور باستخدام جهاز محرك الدوران سلسلة SDE هو الأعلى ، يليه المحور الأحادي المائل والمحور الأحادي المسطح ، ومكاسب توليد الطاقة للدعم الثابت هي 23.83٪ ، 22.89٪ و 11.2٪ على التوالي.في نفس الوقت ، يكون منحنى القدرة لقوس التتبع أكثر انبساطًا من القوس الثابت والقوس المرن ، وهو أكثر ملاءمة لنظام الطاقة.
تقع في مناطق خطوط العرض العالية ، والإشعاع التراكمي لسلسلة VE والدعامات أحادية المحور المسطحة من سلسلة SE ذات الزوايا المائلة والدعامات أحادية المحور المسطحة بزوايا مائلة 5 ° و 10 ° لها مزايا واضحة على الدعامات أحادية المحور المسطحة التقليدية.
الموثوقية: تم تصميم محركات الدوران واختبارها لضمان عمر ميداني يصل إلى 30 عامًا.جميع المواد الخام تلبي المعايير المطلوبة من قبل ISO9001 و CE.نقوم بتطبيق مراقبة جودة سليمة لضمان الحصول على منتجات ذات جودة عالية وموثوقة ومنخفضة التكلفة.
الأداء: عدد كبير من محركات الأقراص مدعوم بتقنية دودة الساعة الرمليةعلبة التروس قوة هائلة وقوة ،أقصى حمل للبقاء على قيد الحياة بالإضافة إلى زيادة الكفاءة والدقة.
التطبيقات: تشمل تطبيقات محرك الدوران المتعقبات الشمسية ، وتوربينات الرياح ، ورافعات الشاحنات ، ورافعات الأشخاص ، ومعدات المرافق ، وملحقات المعدات الهيدروليكية ، ومعدات أدوات الزيت ، ومناولي الإطارات ، والحفارات ، ومصاعد السيارات ، إلخ.
التركيب: يمكن تركيب محركات الدوران لدينا أفقيًا أو رأسيًا أو مزيجًا من محاور متعددة.
معلمات أداء VE7
| نموذج: | محرك الدوران VE7 |
| عزم الدوران الناتج المقدر: | 6120 نيوتن |
| إمالة عزم الدوران: | 10 كيلو نيوتن متر |
| تحميل محوري ثابت: | 110 كيلو نيوتن |
| تحميل شعاعي ثابت: | 60 كيلو نيوتن |
| عقد العزم: | 39 كيلو نيوتن متر |
| كفاءة: | 40٪ |
| دقة: | ≤0.1 درجة |
| القفل الذاتي: | نعم |
| وزن: | 45 كجم |
ورقة البيانات الفنية لمحرك الدوران طراز VE
| نموذج | نسبة | عزم الدوران الناتج المقدر (نانومتر) | إمالة عزم الدوران (نانومتر) | عقد عزم الدوران (نيوتن متر) | الحمل المحوري (kN) | الحمولة الشعاعية (kN) | كفاءة | الدقة (°) | القفل الذاتي | الوزن (كجم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤0.1 | نعم | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤0.1 | نعم | 18 |
| 7 بوصة | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤0.1 | نعم | 32 |
| 8 بوصة | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤0.1 | نعم | 28 |
| 9 بوصة | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤0.1 | نعم | 52 |
| 12 بوصة | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤0.1 | نعم | 65 |
| 14 بوصة | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤0.1 | نعم | 88 |
| 17 بوصة | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤0.1 | نعم | 135 |
| 21 بوصة | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤0.1 | نعم | 192 |
| 25 بوصة | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤0.1 | نعم | 251 |
سؤال وجواب
1. كيف تختار؟
يرجى تحديد حجم القطر ، والعرض ، والجهد ، والطاقة ، وسرعة عدم التحميل للمحركات المطلوبة ، والمتر المربع للألواح / المرايا الشمسية ، وترتيب تلك الألواح / المرايا الشمسية.
2. هل يمكنني أخذ عينات لاختبار الجودة والسوق مقدمًا؟
بالتأكيد ، مرحبًا بكم في أخذ عينات لاختبار الجودة والخدمة.
3. ما هي التكلفة الإجمالية للعينات؟
التكلفة الإجمالية للعينة = تكلفة العينة + الشحن.
سنقدم لك أفضل تكلفة شحن بعد اختيار محركات الدوران المناسبة.
4. كيف تقوم بشحن العينات؟
بالنظر إلى كمية العينة ليست كبيرة ، نحن ندعم عينات السفن بواسطة EMS أو TNT أو Fedex
5. ما هو الحد الأدنى لكمية الطلب الخاص بك؟
1 مجموعة
6. ما وقتك التسليم ؟؟
للعينات القياسية: 0 ~ 15 يومًا ؛لأوامر الدُفعات: في غضون 25 إلى 40 يومًا.
